Chauffe-eau solaire

Pour compléter la chaîne d'information :

  • Bloc acquérir : 2 capteurs de température

Pour compléter la chaîne d’énergie :

  • Bloc alimenter : Accumulateur, rehausseur de tension ou prise USB
  • Bloc distribuer : "Driver" moteur (Electronique de puissance pilotée par la chaîne d'information)
  • Bloc convertir : moteur de la pompe (conversion de l'énergie électrique en énergie mécanique)
  • Bloc transmettre (transmission du mouvement de rotation du moteur en mouvement de circulation de l'eau) : mécanisme de refoulement, tuyaux

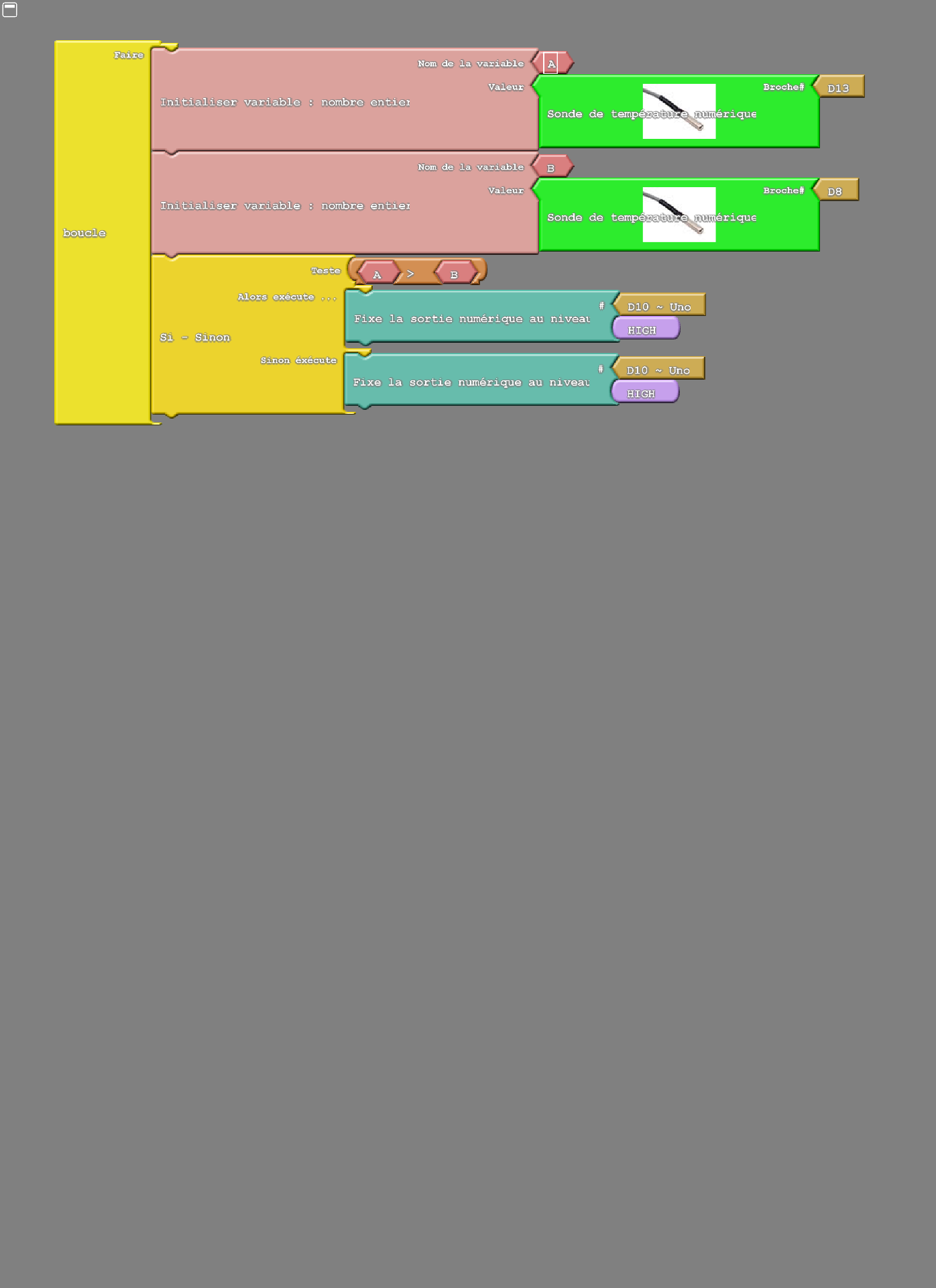

Voici un programme qui permet de faire la régulation d'un panneau solaire thermique.

Pour faire cette régulation nous avons un capteur de température au niveau du panneau (relié à l'entrée 13 de la carte), un capteur de température au niveau du ballon d'eau chaude (entrée 8) et une pompe (sortie 10 de la carte)

Ce programme comporte des erreurs : à vous de les corriger.
